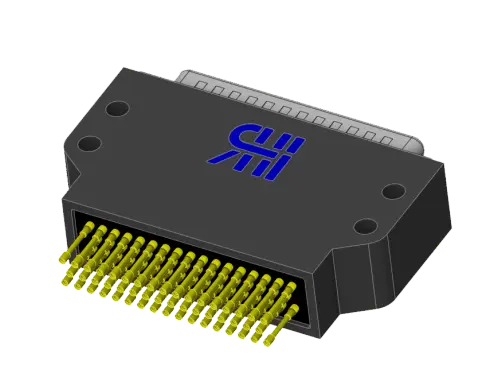

RHI - Nadelprüfadapter NAd-SubD50-X-00

Sub-D, 50-polig

Art.-Nr.: 31796
Bezeichnung: NAd_SubD50-M-00

Nadelprüfadapter für 50-poligen Sub-D Steckverbinder im Rastermaß horizontal 2,77mm [0.1 in],
vertikal 2,84mm [0.12 in]. Ausrichtung: 0° (liegend)

Lieferumfang:
- 1x Nadelprüfadapter
- 1x Montagesatz
- 50x Distanz-Kugeln extra

Bitte beachten:
Sie benötigen pro Nadelprüfadapter einen Beipack mit entsprechenden Federkontaktstiften. (siehe unten)
Sie erhalten Ihren Nadelprüfadapter fertig montiert und geprüft mit den Federkontaktstiften ihrer Wahl.

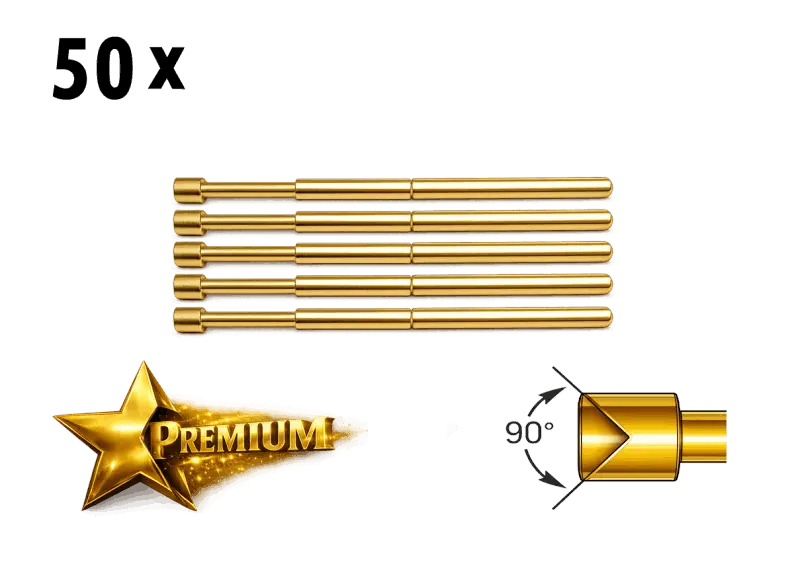

Beipack für Nadelprüfadapter SubD-50; 50x Federkontaktstifte Premium, konkav;

Beipack Federkontaktstifte PREMIUM - Innenkonus - 200cn

Art.-Nr.: 51414
Bezeichnung: BP-50-FM-PRO-KK-1,5-200cn

PREMIUM-Federkontaktstifte für MALE-Steckverbinder

Kopf-Form: Innenkonus 90°
Kopf-Durchmesser: 1,5mm
Material: Kupferberyllium
Oberfläche Schaft: Gold
Oberfläche Kopf: Gold
Federkraft: 200cn
Nomineller Hub: 5mm
Strombelastbarkeit: 2,5A

Lieferumfang:
- 50x Federkontaktstift PREMIUM

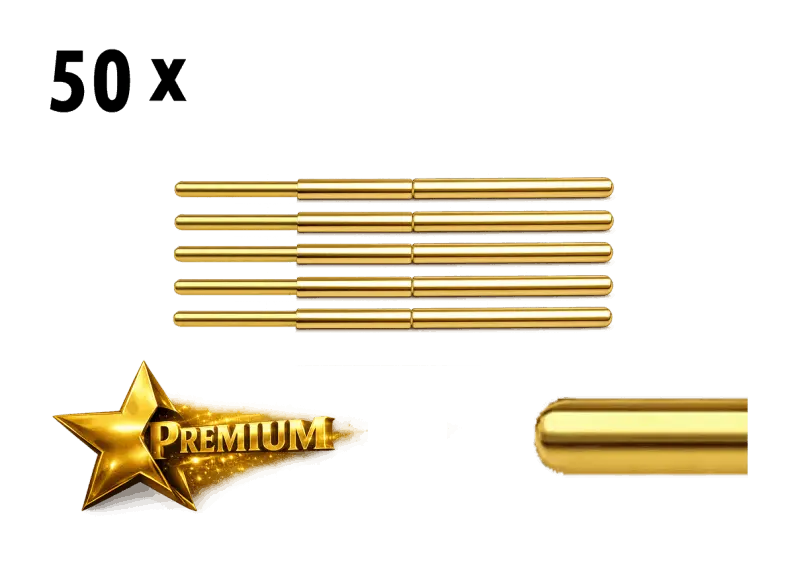

Beipack für Nadelprüfadapter SubD-50; 50x Federkontaktstifte Premium, rund;

Beipack Federkontaktstifte PREMIUM - Rund - 200cn

Art.-Nr.: 51418
Bezeichnung: BP-50-M-PRO-RND-1,5-200cn

PREMIUM-Federkontaktstifte für FEMALE-Steckverbinder

Kopf-Form: Rund
Kopf-Durchmesser: 0,9mm
Material: Kupferberyllium
Oberfläche Schaft: Gold
Oberfläche Kopf: Gold
Federkraft: 200cn
Nomineller Hub: 5mm
Strombelastbarkeit: 2,5A

Lieferumfang:
- 50x Federkontaktstift PREMIUM

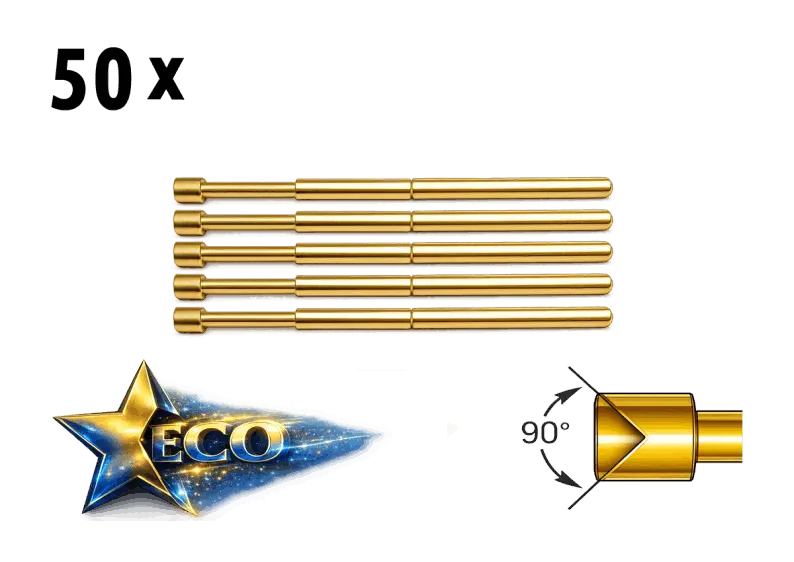

Beipack für Nadelprüfadapter SubD-50; 50x Federkontaktstifte ECO, konkav;

Beipack Federkontaktstifte ECO - Innenkonus - 176cn

Art.-Nr.: 51348
Bezeichnung: BP-50-FM-ECO-KK-1,5-176cn

ECO-Federkontaktstifte für MALE-Steckverbinder

Kopf-Form: Innenkonus 90°
Kopf-Durchmesser: 1,5mm
Material: Messing, Kupfer
Oberfläche Schaft: Gold
Oberfläche Kopf: Gold
Federkraft: 176cn
Nomineller Hub: 5mm
Strombelastbarkeit: 1A

Lieferumfang:
- 50x Federkontaktstift ECO 176cn

Beipack Federkontaktstifte ECO - Innenkonus - 78cn

Art.-Nr.: 51349
Bezeichnung: BP-50-FM-ECO-KK-1,5-78cn

ECO-Federkontaktstifte für MALE-Steckverbinder

Kopf-Form: Innenkonus 90°
Kopf-Durchmesser: 1,5mm
Material: Messing, Kupfer
Oberfläche Schaft: Gold
Oberfläche Kopf: Gold
Federkraft: 78cn
Nomineller Hub: 5mm
Strombelastbarkeit: 1A

Lieferumfang:
- 50x Federkontaktstift ECO 78cn

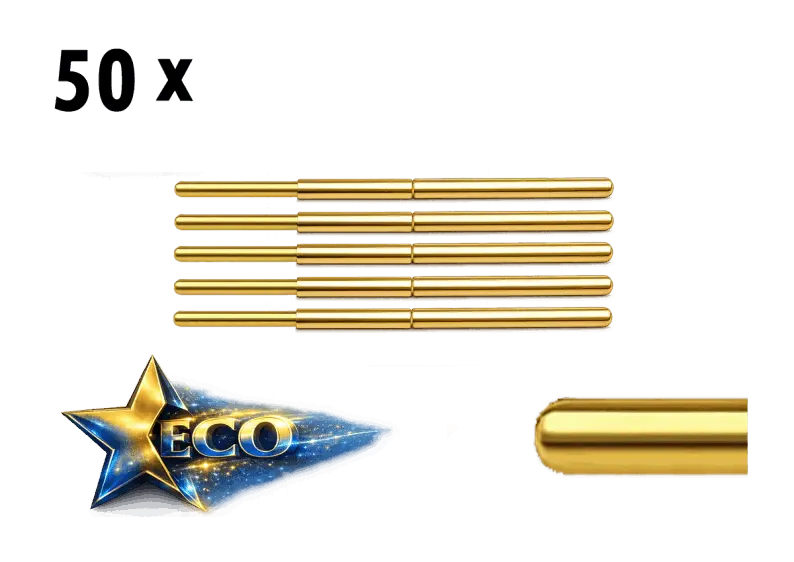

Beipack für Nadelprüfadapter SubD-50; 50x Federkontaktstifte ECO, rund;

Beipack Federprüfstifte ECO - Rund - 176cn

Art.-Nr.: 51352
Bezeichnung: BP-50-M-ECO-RND-1,5-176cn

ECO-Federkontaktstifte für FEMALE-Steckverbinder
Kopf-Form: Rund
Kopf-Durchmesser: 0,99mm
Material: Messing, Kupfer
Oberfläche Schaft: Gold
Oberfläche Kopf: Gold
Federkraft: 176cn
Nomineller Hub: 5mm
Strombelastbarkeit: 1A

Lieferumfang:
- 50x Federkontaktstift ECO

Beipack Federprüfstifte ECO - Rund - 78cn

Art.-Nr.: 51353
Bezeichnung: BP-50-M-ECO-RND-1,5-78cn

ECO-Federkontaktstifte für FEMALE-Steckverbinder

Kopf-Form: Rund
Kopf-Durchmesser: 0,99mm
Material: Messing, Kupfer
Oberfläche Schaft: Gold
Oberfläche Kopf: Gold
Federkraft: 78cn
Nomineller Hub: 5mm
Strombelastbarkeit: 1A

Lieferumfang:
- 50x Federkontaktstift ECO

Weitere Informationen zu unseren Federkontaktstiften sowie zu den Unterschieden zwischen der PREMIUM- und ECO-Variante finden Sie HIER

Anschluss-Stecker Set für Nadelprüfadapter SubD-50 incl. 50x Crimp-Pins;

Gegenstecker SubD 50pol - Crimp-Anschluss

Art.-Nr.: 51561
Bezeichnung: GS-SubD50-FM-00

Gegenstecker-Set passend zu unserem Nadelprüfadapter
incl. vergoldeter Crimp-Pins in entsprechender Anzahl.
Passend für Nadelprüfadapter Art.Nr.: 31796 - NAd_SubD50-M-00

Lieferumfang:
- Sub-D Steckergehäuse 50pol
- 50x Crimp-Pin, Buchsenkontakt, vergoldet

Anschlussleitung für Nadelprüfadapter SubD-50; Länge 0,5 Meter; höchstflexibel, ROHS-konform, halogenfrei;

Anschlussleitung 0,5m SubD 50pol Buchse

Art.-Nr.: 51571
Bezeichnung: GS-SubD50-FM-0,5M

Anschluss-Set mit 0,5m höchstflexibler Silikon-Leitung 0,5mm2 - Made in Germany.
Fertig montiert, Ready to Run.
Passend für Nadelprüfadapter Art.Nr.: 31796 - NAd_SubD50-M-00

- Leiterquerschnitt 0,5mm2
- Höchstflexibel (259x0,05mm)
- Silikon-Mantel -40 - +180°C
- ROHS konform
- Halogenfrei
- Nennspannung 48V
- Einzellitzen verzinnt

Lieferumfang:
- Anschlussleitung 0,5m, fertig montiert mit Gegenstecker für Nadelprüfadapter

Anschlussleitung für Nadelprüfadapter SubD-50; Länge 1,0 Meter; höchstflexibel, ROHS-konform, halogenfrei;

Anschlussleitung 1,0m SubD 50pol Buchse

Art.-Nr.: 51581
Bezeichnung: GS-SubD50-FM-1,0M

Anschluss-Set mit 1,0m höchstflexibler Silikon-Leitung 0,5mm2 - Made in Germany.
Fertig montiert, Ready to Run.
Passend für Nadelprüfadapter Art.Nr.: 31571 - NAd_SubD50-M-00

- Leiterquerschnitt 0,5mm2
- Höchstflexibel (259x0,05mm)
- Silikon-Mantel -40 - +180°C
- ROHS konform
- Halogenfrei
- Nennspannung 48V
- Einzellitzen verzinnt

Lieferumfang:
- Anschlussleitung 1,0m, fertig montiert mit Gegenstecker für Nadelprüfadapter

Tack-Pad - Beidseitig selbstklebendes Pad zur finalen Montage des Nadelprüfadapters

Tack-Pad - selbstklebend

Art.-Nr.: 51614
Bezeichnung: TP-SubD50-XX-00

Lasergeschnittenes, doppelseitig stark haftendes selbstklebendes Pad für den spezifischen Nadeladapter.
Mit diesem doppelseitigem Klebepad können Sie ihren Nadelprüfadapter zusätzlich zur Verschraubung final fixieren.
Passend für Nadelprüfadapter Art.Nr.: 31571 - NAd_SubD50-M-00

Achtung:
Wir empfehlen dies jedoch nur durchzuführen, wenn ihr Prüfequipment anderweitige Verstellmöglichkeiten hinsichtlich der Ausrichtung des Nadelprüfadapters bietet oder eine exakte Justierung oder etwaige Nachjustierung des Nadelprüfadapters aus anderen Gründen nicht notwendig ist.

- Dickel Klebepad: 0,05mm
- Dicke Schutzfolie je: 0,1mm
- UV-beständig
- Feuchtigkeitsbeständig
- Alterungsbeständig
- gute Chemikalienbeständigkeit
- -40°C - +205°C

Lieferumfang:
- 1x adapterspezifisches Tack-Pad mit beidseitiger Schutzfolie
