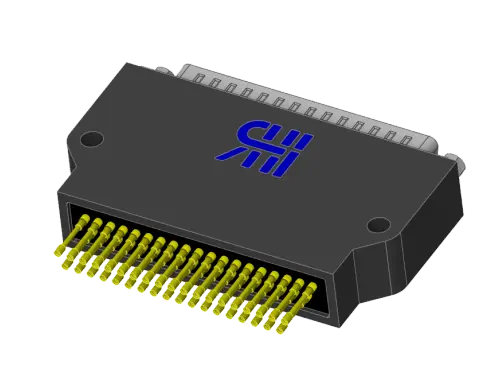

RHI - Nadelprüfadapter NAd-SubD37-X-00

Nadelprüfadapter für -poligen Sub-D37 Steckverbinder

Sub-D, 37-polig

Art.-Nr.: 31536
Bezeichnung: NAd_SubD37-M-00

Nadelprüfadapter für 37-poligen Sub-D Steckverbinder im Rastermaß horizontal 2,77mm [0.1 in],
vertikal 2,84mm [0.12 in]. Ausrichtung: 0° (liegend)

Lieferumfang:
- 1x Nadelprüfadapter
- 1x Montagesatz
- 37x Distanz-Kugeln extra

Bitte beachten:
Sie benötigen pro Nadelprüfadapter einen Beipack mit entsprechenden Federkontaktstiften. (siehe unten)
Sie erhalten Ihren Nadelprüfadapter fertig montiert und geprüft mit den Federkontaktstiften ihrer Wahl.

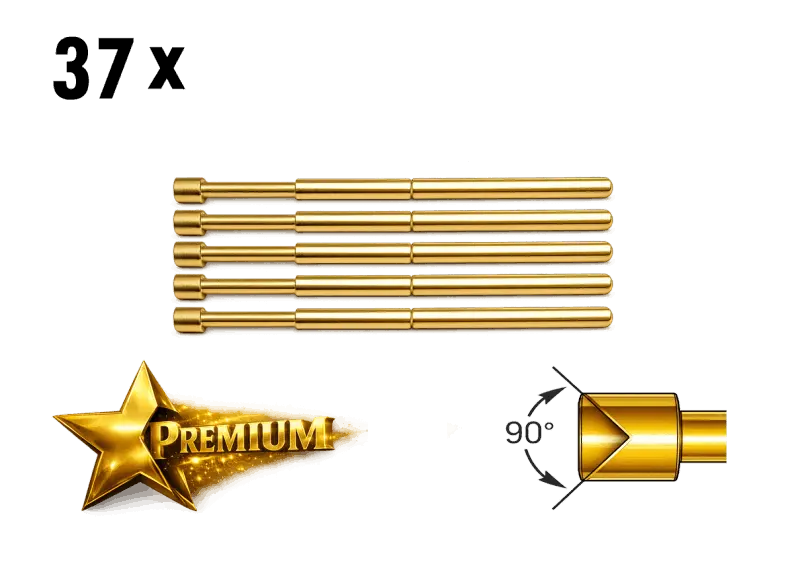

Beipack für Nadelprüfadapter SubD-37; 37x Federkontaktstifte Premium, konkav;

Beipack Federkontaktstifte PREMIUM - Innenkonus - 200cn

Art.-Nr.: 51403
Bezeichnung: BP-37-FM-PRO-KK-1,5-200cn

PREMIUM-Federkontaktstifte für MALE-Steckverbinder

Kopf-Form: Innenkonus 90°
Kopf-Durchmesser: 1,5mm
Material: Kupferberyllium
Oberfläche Schaft: Gold
Oberfläche Kopf: Gold
Federkraft: 200cn
Nomineller Hub: 5mm
Strombelastbarkeit: 2,5A

Lieferumfang:
- 37x Federkontaktstift PREMIUM

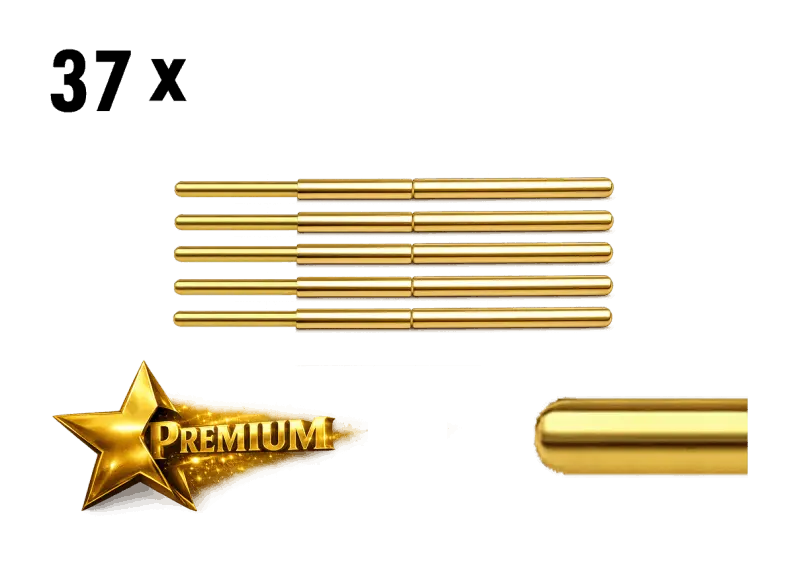

Beipack für Nadelprüfadapter SubD-37; 37x Federkontaktstifte Premium, rund;

Beipack Federkontaktstifte PREMIUM - Rund - 200cn

Art.-Nr.: 51407
Bezeichnung: BP-37-M-PRO-RND-1,5-200cn

PREMIUM-Federkontaktstifte für FEMALE-Steckverbinder

Kopf-Form: Rund
Kopf-Durchmesser: 0,9mm
Material: Kupferberyllium
Oberfläche Schaft: Gold
Oberfläche Kopf: Gold
Federkraft: 200cn
Nomineller Hub: 5mm
Strombelastbarkeit: 2,5A

Lieferumfang:
- 37x Federkontaktstift PREMIUM

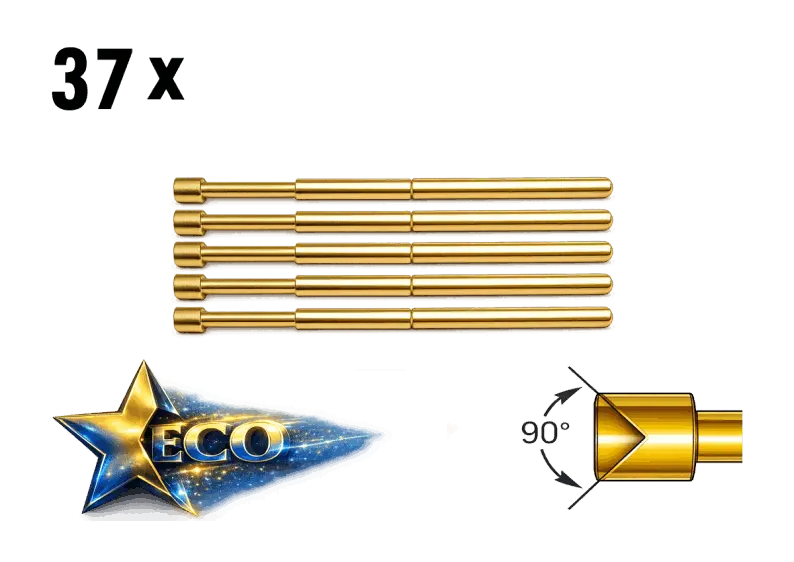

Beipack für Nadelprüfadapter SubD-37; 37x Federkontaktstifte ECO, konkav;

Beipack Federkontaktstifte ECO - Innenkonus - 176cn

Art.-Nr.: 51437
Bezeichnung: BP-37-FM-ECO-KK-1,5-176cn

ECO-Federkontaktstifte für MALE-Steckverbinder

Kopf-Form: Innenkonus 90°
Kopf-Durchmesser: 1,5mm
Material: Messing, Kupfer
Oberfläche Schaft: Gold
Oberfläche Kopf: Gold
Federkraft: 176cn
Nomineller Hub: 5mm
Strombelastbarkeit: 1A

Lieferumfang:
- 37x Federkontaktstift ECO 176cn

Beipack Federkontaktstifte ECO - Innenkonus - 78cn

Art.-Nr.: 51441
Bezeichnung: BP-37-FM-ECO-KK-1,5-78cn

ECO-Federkontaktstifte für MALE-Steckverbinder

Kopf-Form: Innenkonus 90°
Kopf-Durchmesser: 1,5mm
Material: Messing, Kupfer
Oberfläche Schaft: Gold
Oberfläche Kopf: Gold
Federkraft: 78cn
Nomineller Hub: 5mm
Strombelastbarkeit: 1A

Lieferumfang:
- 37x Federkontaktstift ECO 78cn

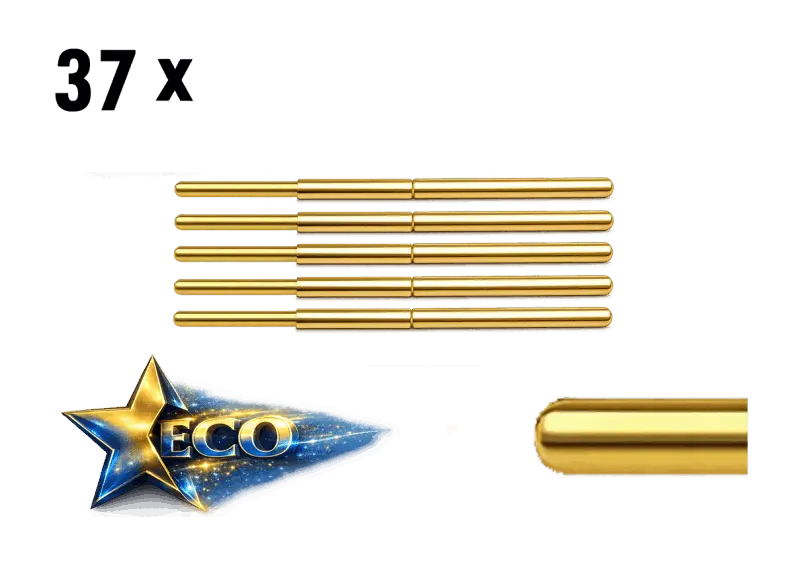

Beipack für Nadelprüfadapter SubD-37; 37x Federkontaktstifte ECO, rund;

Beipack Federprüfstifte ECO - Rund - 176cn

Art.-Nr.: 51445
Bezeichnung: BP-37-M-ECO-RND-1,5-176cn

ECO-Federkontaktstifte für FEMALE-Steckverbinder
Kopf-Form: Rund
Kopf-Durchmesser: 0,99mm
Material: Messing, Kupfer
Oberfläche Schaft: Gold
Oberfläche Kopf: Gold
Federkraft: 176cn
Nomineller Hub: 5mm
Strombelastbarkeit: 1A

Lieferumfang:
- 37x Federkontaktstift ECO

Beipack Federprüfstifte ECO - Rund - 78cn

Art.-Nr.: 51449
Bezeichnung: BP-37-M-ECO-RND-1,5-78cn

ECO-Federkontaktstifte für FEMALE-Steckverbinder

Kopf-Form: Rund
Kopf-Durchmesser: 0,99mm
Material: Messing, Kupfer
Oberfläche Schaft: Gold
Oberfläche Kopf: Gold
Federkraft: 78cn
Nomineller Hub: 5mm
Strombelastbarkeit: 1A

Lieferumfang:
- 37x Federkontaktstift ECO

Weitere Informationen zu unseren Federkontaktstiften sowie zu den Unterschieden zwischen der PREMIUM- und ECO-Variante finden Sie HIER

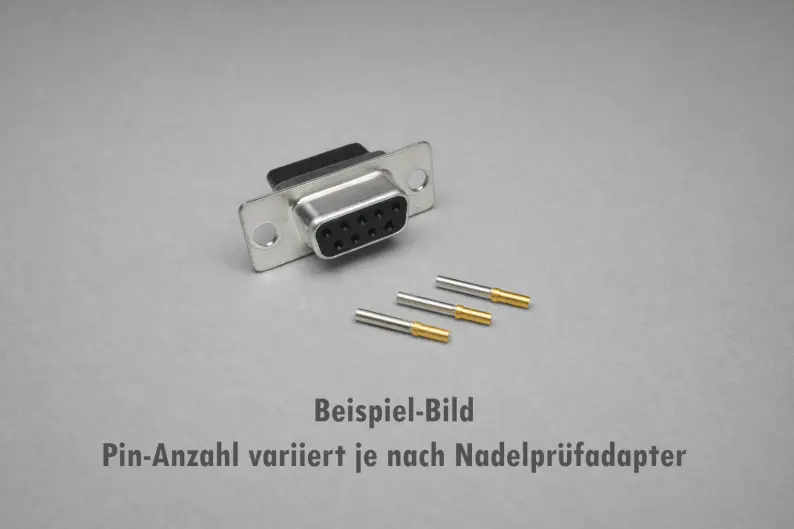

Anschluss-Stecker Set für Nadelprüfadapter SubD-37 incl. 37x Crimp-Pins;

Gegenstecker SubD 37pol - Crimp-Anschluss

Art.-Nr.: 51560
Bezeichnung: GS-SubD37-FM-00

Gegenstecker-Set passend zu unserem Nadelprüfadapter
incl. vergoldeter Crimp-Pins in entsprechender Anzahl.
Passend für Nadelprüfadapter Art.Nr.: 31536 - NAd_SubD37-M-00

Lieferumfang:
- Sub-D Steckergehäuse 37pol
- 37x Crimp-Pin, Buchsenkontakt, vergoldet

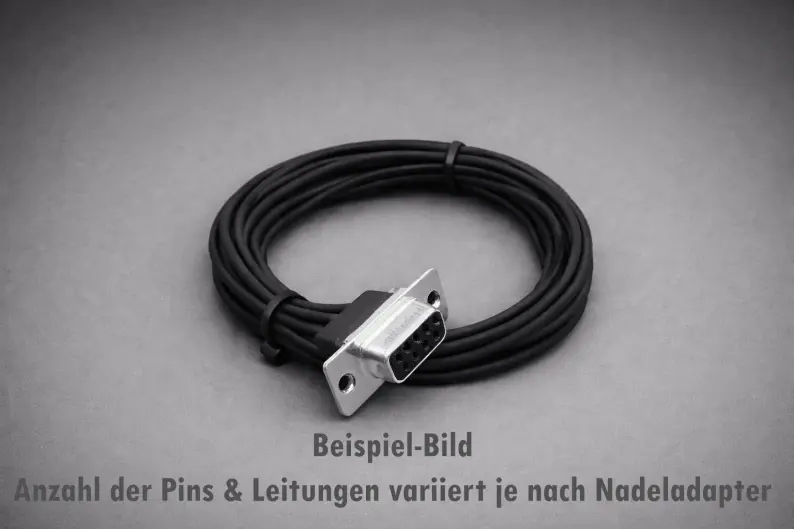

Anschlussleitung für Nadelprüfadapter SubD-37; Länge 0,5 Meter; höchstflexibel, ROHS-konform, halogenfrei;

Anschlussleitung 0,5m SubD 37pol Buchse

Art.-Nr.: 51570
Bezeichnung: GS-SubD37-FM-0,5M

Anschluss-Set mit 0,5m höchstflexibler Silikon-Leitung 0,5mm2 - Made in Germany.
Fertig montiert, Ready to Run.
Passend für Nadelprüfadapter Art.Nr.: 31536 - NAd_SubD37-M-00

- Leiterquerschnitt 0,5mm2
- Höchstflexibler Litzenaufbau
- Silikon-Mantel -40 - +180°C
- ROHS konform
- Halogenfrei
- Nennspannung 48V
- Einzellitzen verzinnt

Lieferumfang:
- Anschlussleitung 0,5m, fertig montiert mit Gegenstecker für Nadelprüfadapter

Anschlussleitung für Nadelprüfadapter SubD-37; Länge 1,0 Meter; höchstflexibel, ROHS-konform, halogenfrei;

Anschlussleitung 1,0m SubD 37pol Buchse

Art.-Nr.: 51580
Bezeichnung: GS-SubD37-FM-1,0M

Anschluss-Set mit 1,0m höchstflexibler Silikon-Leitung 0,5mm2 - Made in Germany.
Fertig montiert, Ready to Run.
Passend für Nadelprüfadapter Art.Nr.: 31536 - NAd_SubD37-M-00

- Leiterquerschnitt 0,5mm2
- Höchstflexibler Litzenaufbau
- Silikon-Mantel -40 - +180°C
- ROHS konform
- Halogenfrei
- Nennspannung 48V
- Einzellitzen verzinnt

Lieferumfang:
- Anschlussleitung 1,0m, fertig montiert mit Gegenstecker für Nadelprüfadapter

Tack-Pad - Beidseitig selbstklebendes Pad zur finalen Montage des Nadelprüfadapters

Tack-Pad - selbstklebend

Art.-Nr.: 51613
Bezeichnung: TP-SubD37-XX-00

Lasergeschnittenes, doppelseitig stark haftendes selbstklebendes Pad für den spezifischen Nadeladapter.
Mit diesem doppelseitigem Klebepad können Sie ihren Nadelprüfadapter zusätzlich zur Verschraubung final fixieren.
Passend für Nadelprüfadapter Art.Nr.: 31536 - NAd_SubD37-M-00

Achtung:
Wir empfehlen dies jedoch nur durchzuführen, wenn ihr Prüfequipment anderweitige Verstellmöglichkeiten hinsichtlich der Ausrichtung des Nadelprüfadapters bietet oder eine exakte Justierung oder etwaige Nachjustierung des Nadelprüfadapters aus anderen Gründen nicht notwendig ist.

- Dickel Klebepad: 0,05mm
- Dicke Schutzfolie je: 0,1mm
- UV-beständig
- Feuchtigkeitsbeständig
- Alterungsbeständig
- gute Chemikalienbeständigkeit
- -40°C - +205°C

Lieferumfang:
- 1x adapterspezifisches Tack-Pad mit beidseitiger Schutzfolie
