Nadelprüfadapter für 20-poligen Automotive-Steckverbinder MX84B020NF1

Nadelprüfadapter für Steckverbinder MX84B020NF1

Art.-Nr.: 31604
Bezeichnung: NAd_ST_MX84B020NF1-M-00

Nadelprüfadapter für zweireihigen, 20-poligen Automotive-Steckverbinder MX84B020NF1
(von JAE Electronics)

Rastermaß horizontal:
2,2mm [0.0.866 in]

Rastermaß vertikal:
3,05mm [1.2 in]

Anschluss:
20-pol Pfostenverbinder (Wannenstecker 2x10pol) mit Verriegelung

Lieferumfang:
- 1x Nadelprüfadapter
- 1x Montagesatz
- 20x Distanzkugel extra

Bitte beachten:
Sie benötigen pro Nadelprüfadapter einen Beipack mit entsprechenden Federkontaktstiften. (siehe unten)
Sie erhalten Ihren Nadelprüfadapter fertig montiert und geprüft mit den Federkontaktstiften ihrer Wahl.

(Hinweis: Alle genannten Marken und Herstellerbezeichnungen sind Eigentum der jeweiligen Rechteinhaber und dienen ausschließlich der Beschreibung der Kompatibilität unserer Produkte.)

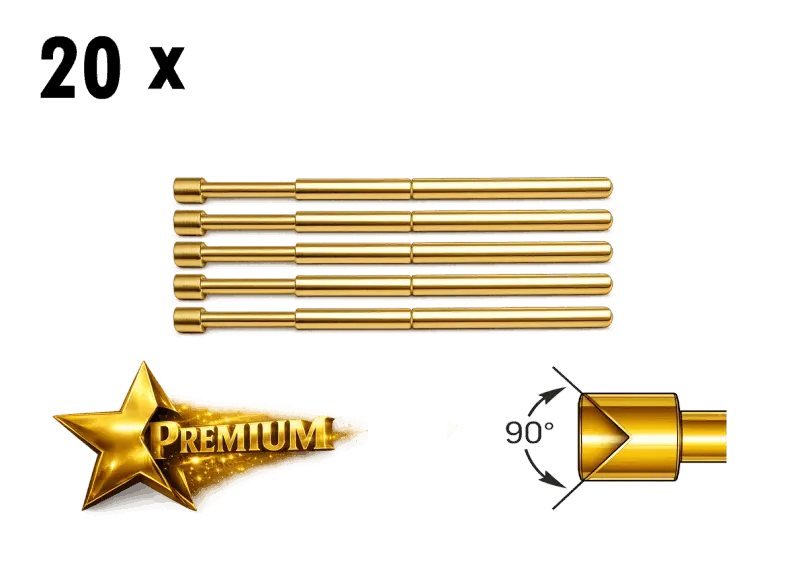

Beipack Federkontaktstifte PREMIUM - Innenkonus - 200cn

Art.-Nr.: 51384
Bezeichnung: BP-20-FM-PRO-KK-1,5-200cn

PREMIUM-Federkontaktstifte für MALE-Steckverbinder

Kopf-Form: Innenkonus 90°
Kopf-Durchmesser: 1,5mm
Material: Kupferberyllium
Oberfläche Schaft: Gold
Oberfläche Kopf: Gold
Federkraft: 200cn
Nomineller Hub: 5mm
Strombelastbarkeit: 2,5A

Lieferumfang:
- 20x Federkontaktstift PREMIUM

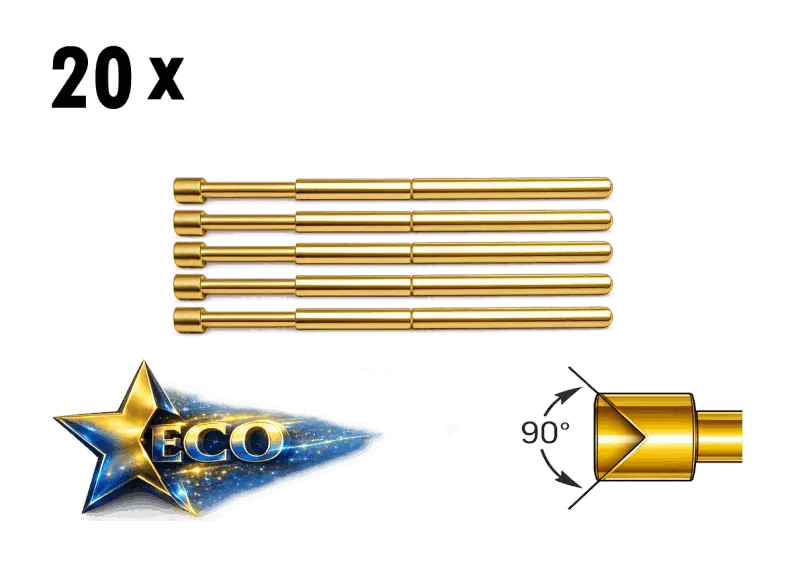

Beipack Federkontaktstifte ECO - Innenkonus - 176cn

Art.-Nr.: 51318
Bezeichnung: BP-20-FM-ECO-KK-1,5-176cn

ECO-Federkontaktstifte für MALE-Steckverbinder

Kopf-Form: Innenkonus 90°
Kopf-Durchmesser: 1,5mm
Material: Messing, Kupfer
Oberfläche Schaft: Gold
Oberfläche Kopf: Gold
Federkraft: 176cn
Nomineller Hub: 5mm
Strombelastbarkeit: 1A

Lieferumfang:
- 20x Federkontaktstift ECO

Beipack Federkontaktstifte ECO - Innenkonus - 78cn

Art.-Nr.: 51319
Bezeichnung: BP-20-FM-ECO-KK-1,5-78cn

ECO-Federkontaktstifte für MALE-Steckverbinder

Kopf-Form: Innenkonus 90°
Kopf-Durchmesser: 1,5mm
Material: Messing, Kupfer
Oberfläche Schaft: Gold
Oberfläche Kopf: Gold
Federkraft: 78cn
Nomineller Hub: 5mm
Strombelastbarkeit: 1A

Lieferumfang:
- 20x Federkontaktstift ECO

Weitere Informationen zu unseren Federkontaktstiften sowie zu den Unterschieden zwischen der PREMIUM- und ECO-Variante finden Sie HIER

Gegenstecker-Set 20pol, RM 2,54mm - Crimp-Anschluss

Art.-Nr.: 51502
Bezeichnung: GS-FB20-FM-2,54-00

Gegenstecker-Set passend zu unserem Nadelprüfadapter incl. vergoldeter Crimp-Pins in entsprechender Anzahl.
Passend für Nadelprüfadapter Art.Nr.: 31604 - NAd_ST_MX84B020NF1-M-00

Lieferumfang:
- Steckergehäuse 20-pol, Kunststoff
- 20x Crimp-Pin, Buchse, vergoldet

Anschlussleitung 0,5m 20-pol, RM2,54 - Buchse

Art.-Nr.: 51514
Bezeichnung: GS-FB20-FM-2,54-0,5M

Anschluss-Set mit 0,5m höchstflexibler Silikon-Leitung 0,34mm2 - Made in Germany.
Fertig montiert, Ready to Run.
Passend für Nadelprüfadapter Art.Nr.: 31604 - NAd_ST_MX84B020NF1-M-00

- Leiterquerschnitt 0,34mm2
- Höchstflexibler Litzenaufbau
- Silikon-Mantel -40 - +180°C
- ROHS konform
- Halogenfrei
- Nennspannung 48V
- Einzellitzen verzinnt

Lieferumfang:
- Anschlussleitung 0,5m, fertig montiert mit Gegenstecker für Nadelprüfadapter

Anschlussleitung 1,0m 20-pol, RM2,54 - Buchse

Art.-Nr.: 51526
Bezeichnung: GS-FB20-FM-2,54-1,0M

Anschluss-Set mit 1,0m höchstflexibler Silikon-Leitung 0,34mm2 - Made in Germany.
Fertig montiert, Ready to Run.
Passend für Nadelprüfadapter Art.Nr.: 31604 - NAd_ST_MX84B020NF1-M-00

- Leiterquerschnitt 0,34mm2
- Höchstflexibler Litzenaufbau
- Silikon-Mantel -40 - +180°C
- ROHS konform
- Halogenfrei
- Nennspannung 48V
- Einzellitzen verzinnt

Lieferumfang:
- Anschlussleitung 1,0m, fertig montiert mit Gegenstecker für Nadelprüfadapter

Tack-Pad - selbstklebend

Art.-Nr.: 51627
Bezeichnung: TP-MX84B020NF1-X-00

Lasergeschnittenes, doppelseitig stark haftendes selbstklebendes Pad für den spezifischen Nadeladapter.
Mit diesem doppelseitigem Klebepad können Sie ihren Nadelprüfadapter zusätzlich zur Verschraubung final fixieren.
Passend für Nadelprüfadapter Art.Nr.: 31604 - NAd_ST_MX84B020NF1-M-00

Achtung:
Wir empfehlen dies jedoch nur durchzuführen, wenn ihr Prüfequipment anderweitige Verstellmöglichkeiten hinsichtlich der Ausrichtung des Nadelprüfadapters bietet oder eine exakte Justierung oder etwaige Nachjustierung des Nadelprüfadapters aus anderen Gründen nicht notwendig ist.

- Dickel Klebepad: 0,05mm
- Dicke Schutzfolie je: 0,1mm
- UV-beständig
- Feuchtigkeitsbeständig
- Alterungsbeständig
- gute Chemikalienbeständigkeit
- -40°C - +205°C

Lieferumfang:
- 1x adapterspezifisches Tack-Pad mit beidseitiger Schutzfolie
