RHI-Nadelprüfadapter NAd-SR03-2,54-X-00

Nadelprüfadapter für 3-poligen, 1-reihigen Steckverbinder, Rastermaß: 2,54mm;

RM 2,54mm 3-pol 1-reihiger Steckverbinder

Art.-Nr.: 51664
Bezeichnung: NAd_SR03-2,54-M-00

Nadelprüfadapter für einreihigen, 3-poligen Steckverbinder im Rastermaß 2,54mm [0.1 in]
(z.B. einreihige Stiftleisten). Ausrichtung: 0° (liegend)

Lieferumfang:
- 1x Nadelprüfadapter
- 1x Montagesatz
- 3x Distanz-Kugeln extra

Bitte beachten:
Sie benötigen pro Nadelprüfadapter einen Beipack mit entsprechenden Federkontaktstiften. (siehe unten)
Sie erhalten Ihren Nadelprüfadapter fertig montiert und geprüft mit den Federkontaktstiften ihrer Wahl.

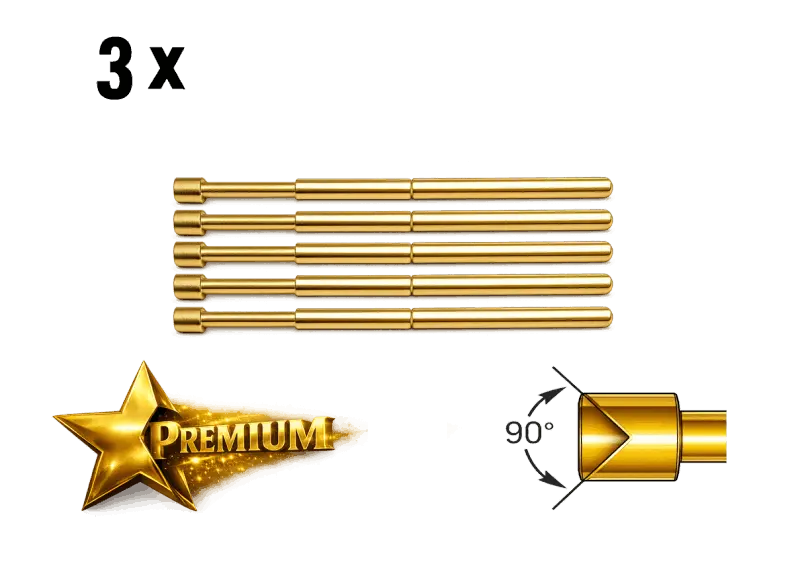

Beipack für Nadelprüfadapter SR03; 3x Federkontaktstifte Premium, konkav;

Beipack Federkontaktstifte PREMIUM - Innenkonus - 200cn

Art.-Nr.: 51783
Bezeichnung: BP-03-FM-PRO-KK-1,5-200cn

PREMIUM-Federkontaktstifte für MALE-Steckverbinder

Kopf-Form: Innenkonus 90°
Kopf-Durchmesser: 1,5mm
Material: Kupferberyllium
Oberfläche Schaft: Gold
Oberfläche Kopf: Gold
Federkraft: 200cn
Nomineller Hub: 5mm
Strombelastbarkeit: 2,5A

Lieferumfang:
- 3x Federkontaktstift PREMIUM

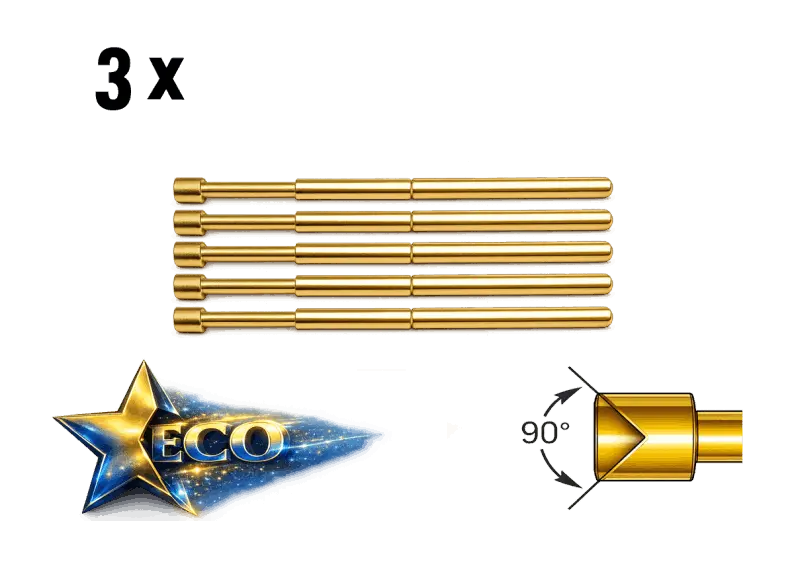

Beipack für Nadelprüfadapter SR03; 3x Federkontaktstifte ECO, konkav;

Beipack Federkontaktstifte ECO - Innenkonus - 176cn

Art.-Nr.: 51779
Bezeichnung: BP-03-FM-ECO-KK-1,5-176cn

ECO-Federkontaktstifte für MALE-Steckverbinder

Kopf-Form: Innenkonus 90°
Kopf-Durchmesser: 1,5mm
Material: Messing, Kupfer
Oberfläche Schaft: Gold
Oberfläche Kopf: Gold
Federkraft: 176cn
Nomineller Hub: 5mm
Strombelastbarkeit: 1A

Lieferumfang:
- 3x Federkontaktstift ECO 176cn

Beipack Federkontaktstifte ECO - Innenkonus - 78cn

Art.-Nr.: 51780
Bezeichnung: BP-03-FM-ECO-KK-1,5-78cn

ECO-Federkontaktstifte für MALE-Steckverbinder

Kopf-Form: Innenkonus 90°
Kopf-Durchmesser: 1,5mm
Material: Messing, Kupfer
Oberfläche Schaft: Gold
Oberfläche Kopf: Gold
Federkraft: 78cn
Nomineller Hub: 5mm
Strombelastbarkeit: 1A

Lieferumfang:
- 3x Federkontaktstift ECO 78cn

Weitere Informationen zu unseren Federkontaktstiften sowie zu den Unterschieden zwischen der PREMIUM- und ECO-Variante finden Sie HIER

Anschluss-Stecker Set für Nadelprüfadapter SR03 incl. 3x Crimp-Pins;

Gegenstecker-Set 3-pol, RM 2,54mm - Crimp-Anschluss

Art.-Nr.: 51587
Bezeichnung: GS-SR03-FM-2,54-00

Gegenstecker-Set passend zu unserem Nadelprüfadapter incl. vergoldeter Crimp-Pins in entsprechender Anzahl.
Passend für Nadelprüfadapter Art.Nr.: 51664 - NAd_SR03-2,54-M-00.

Lieferumfang:
- Steckergehäuse 3-pol, Kunststoff
- 3x Crimp-Pin, Buchse, vergoldet

Anschlussleitung für Nadelprüfadapter SR03; Länge 0,5 Meter; höchstflexibel, ROHS-konform, halogenfrei;

Anschlussleitung 0,5m 3-pol, RM2,54 - Buchse

Art.-Nr.: 51535
Bezeichnung: GS-SR03-FM-2,54-0,5M

Anschluss-Set mit 0,5m höchstflexibler Silikon-Leitung 0,34mm2 - Made in Germany.
Fertig montiert, Ready to Run.
Passend für Nadelprüfadapter Art.Nr.: 51664 - NAd_SR03-2,54-M-00.

- Leiterquerschnitt 0,34mm2
- Höchstflexibler Litzenaufbau
- Silikon-Mantel -40 - +180°C
- ROHS konform
- Halogenfrei
- Nennspannung 48V
- Einzellitzen verzinnt

Lieferumfang:
- Anschlussleitung 0,5m, fertig montiert mit Gegenstecker für Nadelprüfadapter

Anschlussleitung für Nadelprüfadapter SR03; Länge 1,0 Meter; höchstflexibel, ROHS-konform, halogenfrei;

Anschlussleitung 1,0m 3-pol, RM2,54 - Buchse

Art.-Nr.: 51547
Bezeichnung: GS-SR03-FM-2,54-1,0M

Anschluss-Set mit 1,0m höchstflexibler Silikon-Leitung 0,34mm2 - Made in Germany.
Fertig montiert, Ready to Run.
Passend für Nadelprüfadapter Art.Nr.: 51664 - NAd_SR03-2,54-M-00.

- Leiterquerschnitt 0,34mm2
- Höchstflexibler Litzenaufbau
- Silikon-Mantel -40 - +180°C
- ROHS konform
- Halogenfrei
- Nennspannung 48V
- Einzellitzen verzinnt

Lieferumfang:
- Anschlussleitung 1,0m, fertig montiert mit Gegenstecker für Nadelprüfadapter

Tack-Pad - Beidseitig selbstklebendes Pad zur finalen Montage des Nadelprüfadapters

Tack-Pad - selbstklebend

Art.-Nr.: 51629
Bezeichnung: TP-SR03-2,54-XX-00

Lasergeschnittenes, doppelseitig stark haftendes selbstklebendes Pad für den spezifischen Nadeladapter.
Mit diesem doppelseitigem Klebepad können Sie ihren Nadelprüfadapter zusätzlich zur Verschraubung final fixieren.
Passend für Nadelprüfadapter Art.Nr.: 51664 - NAd_SR03-2,54-M-00.

Achtung:
Wir empfehlen dies jedoch nur durchzuführen, wenn ihr Prüfequipment anderweitige Verstellmöglichkeiten hinsichtlich der Ausrichtung des Nadelprüfadapters bietet oder eine exakte Justierung oder etwaige Nachjustierung des Nadelprüfadapters aus anderen Gründen nicht notwendig ist.

- Dickel Klebepad: 0,05mm
- Dicke Schutzfolie je: 0,1mm
- UV-beständig
- Feuchtigkeitsbeständig
- Alterungsbeständig
- gute Chemikalienbeständigkeit
- -40°C - +205°C

Lieferumfang:
- 1x adapterspezifisches Tack-Pad mit beidseitiger Schutzfolie

Warum sehe ich keine Preise?

Auf Grund der großen Variantenvielfalt, Anpassbarkeit und Preisstaffelung unserer Produkte ist eine pauschale Preisangabe an dieser Stelle schwer zu realisieren.

Sehr gerne erhalten Sie von uns auf Anfrage und ggf. Klärung Ihres Anwendungsfalls umgehend ein unverbindliches Angebot.

Nehmen Sie jetzt Kontakt mit uns auf.

UNSER ANGEBOT RICHTET SICH ÜBERWIEGEND AN GEWERBLICHE KUNDEN.
ANFRAGEN VON PRIVATPERSONEN PRÜFEN WIR GERNE IM EINZELFALL.
