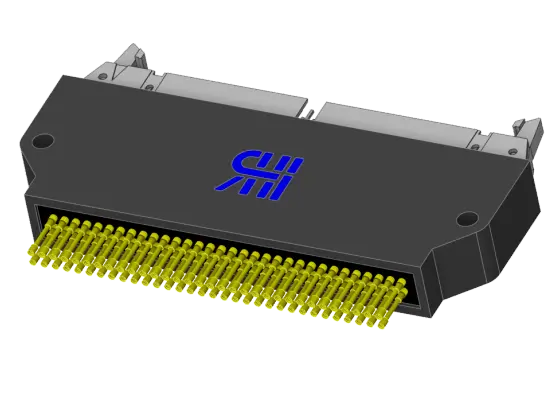

RHI - Nadelprüfadapter NAd

Nadelprüfadapter für 64-poligen, 2-reihigen Steckverbinder, Rastermaß: 2,54mm;

RM 2,54mm 64-pol Reihen-Steckverbinder

Art.-Nr.: 31781
Bezeichnung: NAd_FB64-2,54-00

Nadelprüfadapter für zweireihigen, 60-poligen Steckverbinder im Rastermaß 2,54mm [0.1 in]
(z.B. Wannenstecker/Stiftleisten). Ausrichtung: 0° (liegend)

Lieferumfang:
- 1x Nadelprüfadapter
- 1x Montagesatz
- 64x Distanz-Kugeln extra

Bitte beachten:
Sie benötigen pro Nadelprüfadapter einen Beipack mit entsprechenden Federkontaktstiften. (siehe unten)
Sie erhalten Ihren Nadelprüfadapter fertig montiert und geprüft mit den Federkontaktstiften ihrer Wahl.

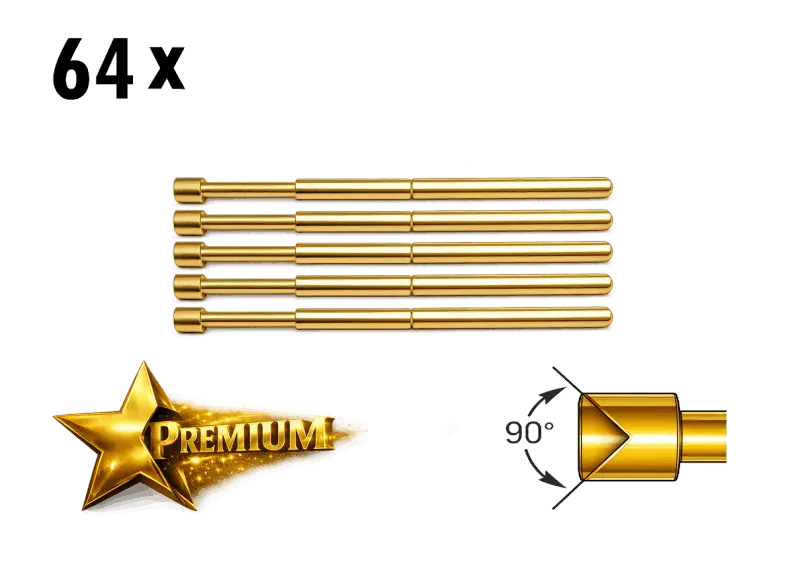

Beipack für Nadelprüfadapter FB64; 64x Federkontaktstifte Premium, konkav;

Beipack Federkontaktstifte PREMIUM - Innenkonus - 200cn

Art.-Nr.: 51426
Bezeichnung: BP-64-FM-PRO-KK-1,5-200cn

PREMIUM-Federkontaktstifte für MALE-Steckverbinder

Kopf-Form: Innenkonus 90°
Kopf-Durchmesser: 1,5mm
Material: Kupferberyllium
Oberfläche Schaft: Gold
Oberfläche Kopf: Gold
Federkraft: 200cn
Nomineller Hub: 5mm
Strombelastbarkeit: 2,5A

Lieferumfang:
- 64x Federkontaktstift PREMIUM

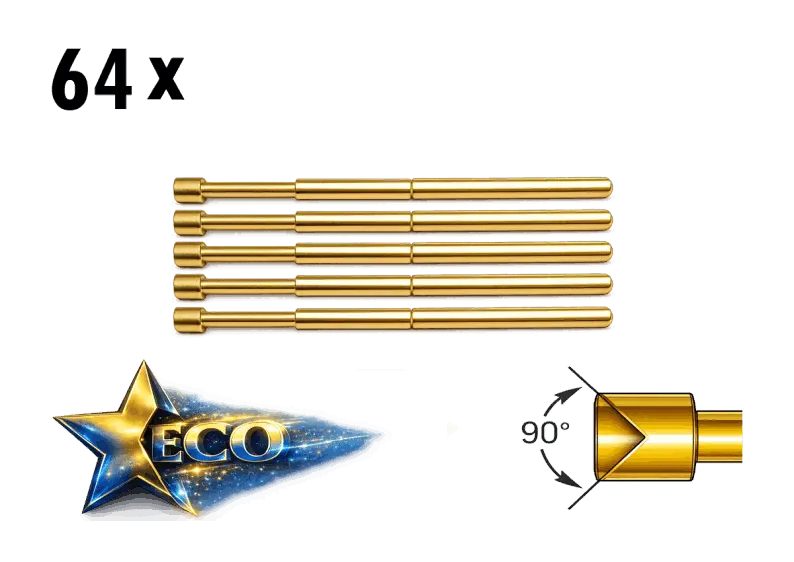

Beipack für Nadelprüfadapter FB64; 64x Federkontaktstifte ECO, konkav;

Beipack Federkontaktstifte ECO - Innenkonus - 176cn

Art.-Nr.: 51360
Bezeichnung: BP-64-FM-ECO-KK-1,5-176cn

ECO-Federkontaktstifte für MALE-Steckverbinder

Kopf-Form: Innenkonus 90°
Kopf-Durchmesser: 1,5mm
Material: Messing, Kupfer
Oberfläche Schaft: Gold
Oberfläche Kopf: Gold
Federkraft: 176cn
Nomineller Hub: 5mm
Strombelastbarkeit: 1A

Lieferumfang:
- 64x Federkontaktstift ECO 176cn

Beipack Federkontaktstifte ECO - Innenkonus - 78cn

Art.-Nr.: 51361
Bezeichnung: BP-64-FM-ECO-KK-1,5-78cn

ECO-Federkontaktstifte für MALE-Steckverbinder

Kopf-Form: Innenkonus 90°
Kopf-Durchmesser: 1,5mm
Material: Messing, Kupfer
Oberfläche Schaft: Gold
Oberfläche Kopf: Gold
Federkraft: 78cn
Nomineller Hub: 5mm
Strombelastbarkeit: 1A

Lieferumfang:
- 64x Federkontaktstift ECO 78cn

Weitere Informationen zu unseren Federkontaktstiften sowie zu den Unterschieden zwischen der PREMIUM- und ECO-Variante finden Sie HIER

Anschluss-Stecker Set für Nadelprüfadapter FB64 incl. 64x Crimp-Pins;

Gegenstecker-Set 64pol, RM 2,54mm - Crimp-Anschluss

Art.-Nr.: 51510
Bezeichnung: GS-FB64-FM-2,54-00

Gegenstecker-Set passend zu unserem Nadelprüfadapter incl. vergoldeter Crimp-Pins in entsprechender Anzahl.
Passend für Nadelprüfadapter Art.Nr.: 31781 - NAd_FB64-2,54-M-00

Lieferumfang:
- Steckergehäuse 64-pol, Kunststoff
- 64x Crimp-Pin, Buchse, vergoldet

Anschlussleitung für Nadelprüfadapter FB64; Länge 0,5 Meter; höchstflexibel, ROHS-konform, halogenfrei;

Anschlussleitung 0,5m 64-pol, RM2,54 - Buchse

Art.-Nr.: 51522
Bezeichnung: GS-FB64-FM-2,54-0,5M

Anschluss-Set mit 0,5m höchstflexibler Silikon-Leitung 0,34mm2 - Made in Germany.
Fertig montiert, Ready to Run.
Passend für Nadelprüfadapter Art.Nr.: 31781 - NAd_FB64-2,54-M-00

- Leiterquerschnitt 0,34mm2
- Höchstflexibler Litzenaufbau
- Silikon-Mantel -40 - +180°C
- ROHS konform
- Halogenfrei
- Nennspannung 48V
- Einzellitzen verzinnt

Lieferumfang:
- Anschlussleitung 0,5m, fertig montiert mit Gegenstecker für Nadelprüfadapter

Anschlussleitung für Nadelprüfadapter FB64; Länge 1,0 Meter; höchstflexibel, ROHS-konform, halogenfrei;

Anschlussleitung 1,0m 64-pol, RM2,54 - Buchse

Art.-Nr.: 51534
Bezeichnung: GS-FB64-FM-2,54-1,0M

Anschluss-Set mit 1,0m höchstflexibler Silikon-Leitung 0,34mm2 - Made in Germany.
Fertig montiert, Ready to Run.
Passend für Nadelprüfadapter Art.Nr.: 31781 - NAd_FB64-2,54-M-00

- Leiterquerschnitt 0,34mm2
- Höchstflexibler Litzenaufbau
- Silikon-Mantel -40 - +180°C
- ROHS konform
- Halogenfrei
- Nennspannung 48V
- Einzellitzen verzinnt

Lieferumfang:
- Anschlussleitung 1,0m, fertig montiert mit Gegenstecker für Nadelprüfadapter

Tack-Pad - Beidseitig selbstklebendes Pad zur finalen Montage des Nadelprüfadapters

Tack-Pad - selbstklebend

Art.-Nr.: 51626
Bezeichnung: TP-FB64-XX-00

Lasergeschnittenes, doppelseitig stark haftendes selbstklebendes Pad für den spezifischen Nadeladapter.
Mit diesem doppelseitigem Klebepad können Sie ihren Nadelprüfadapter zusätzlich zur Verschraubung final fixieren.
Passend für Nadelprüfadapter Art.Nr.: 31781 - NAd_FB64-2,54-M-00

Achtung:
Wir empfehlen dies jedoch nur durchzuführen, wenn ihr Prüfequipment anderweitige Verstellmöglichkeiten hinsichtlich der Ausrichtung des Nadelprüfadapters bietet oder eine exakte Justierung oder etwaige Nachjustierung des Nadelprüfadapters aus anderen Gründen nicht notwendig ist.

- Dickel Klebepad: 0,05mm
- Dicke Schutzfolie je: 0,1mm
- UV-beständig
- Feuchtigkeitsbeständig
- Alterungsbeständig
- gute Chemikalienbeständigkeit
- -40°C - +205°C

Lieferumfang:
- 1x adapterspezifisches Tack-Pad mit beidseitiger Schutzfolie
